  • 飛暢科技-8路電話光纖+E1 1+1備份 PCM設備

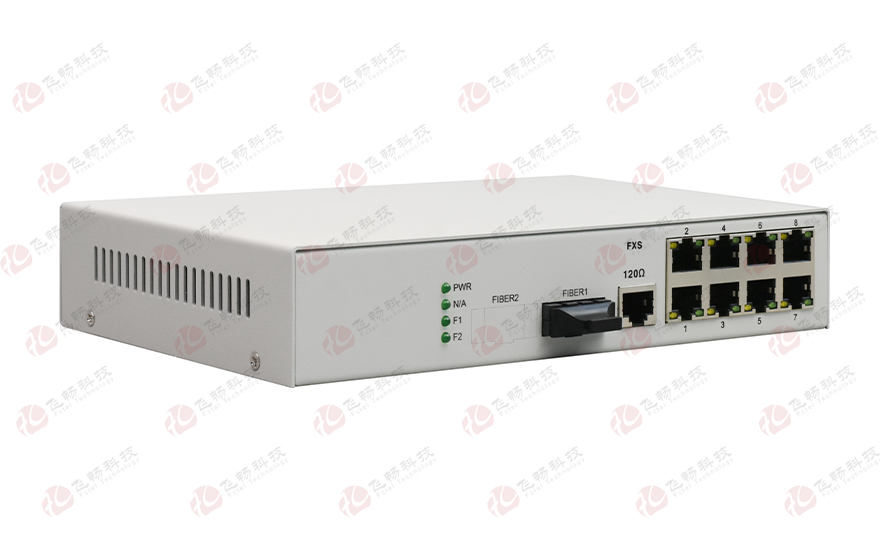

8路電話光纖+E1 1+1備份 PCM設備

型號：次留言

描述：本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點光傳輸設備。此款產品提供8路電話接口通過1光接口與E1接口備份（1+1）傳輸；設備內部電路部分采用全數

產品描述
本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點光傳輸設備。此款產品提供8路電話接口通過1光接口與E1接口備份（1+1）傳輸；設備內部電路部分采用全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 光口無中繼傳輸距離可達2～120公里；
◆ E１接口支持120Ω 類型接口，E1時鐘恢復抖動和漂移符合G.823/G.824、G.8261規范；

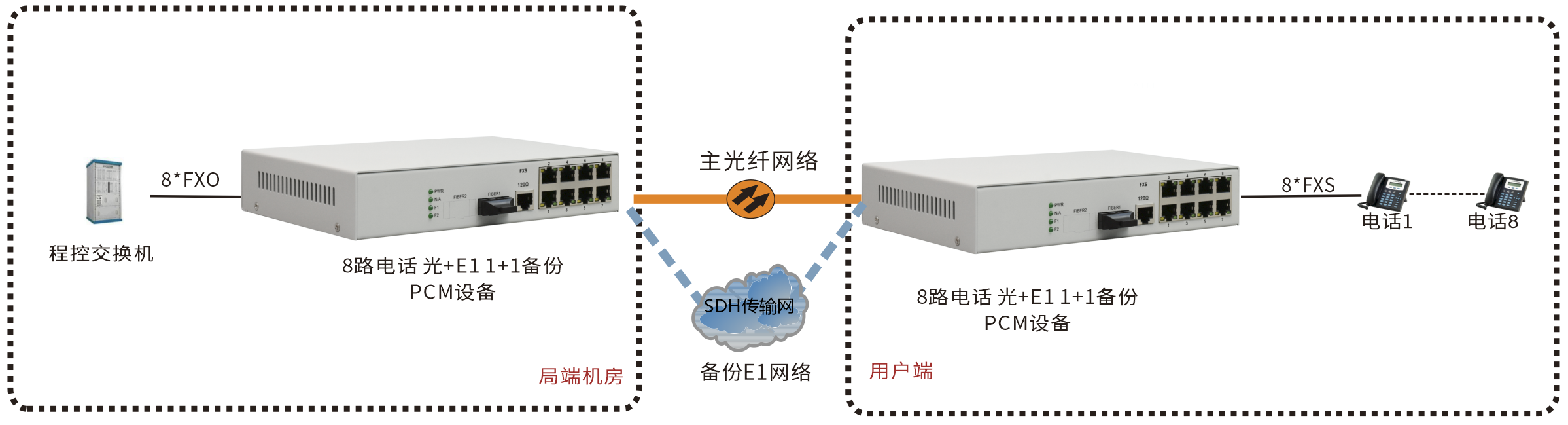

◆ 光口為主通信口，E1為備用通信口，當光口不能通信時，E1口提供備份功能，確保業務永不間斷，當光口恢復時，再從E1傳輸切換到光口通信。
◆ 8路語音接入，語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連；
◆ FXO，F(xiàn)XS支持，支持支持來電顯示功能/反極性計費/傳真功能，電話支持兩邊站點的相互放號功能；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等電源模式;
技術參數
◆ 光纖部份
光口：1（
光口速率：155M
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ E1接口
設備接口：  設備接口符合G.703建議
 速   率：   2048Kb/s±50ppm
 碼   型：   HDB3
 阻   抗：   非平衡式75Ω/平衡式120Ω(非平衡式配同軸接口適配器，可適配75-2/3同軸電纜)
 抖動特性：  滿足G.742、G.823建議
 輸入口允許衰減：0～6dBm；
◆ FXS 用戶電話接口
振鈴電壓：       75V
振鈴頻率：    25Hz
二線輸入阻抗：600Ω(摘機)
回?fù)p：        20dB
◆ FXO 中繼接口
振鈴檢測電壓：35V
振鈴檢測頻率：17Hz-60Hz
二線輸入阻抗：600Ω(摘機)
回?fù)p：        20 dB
◆ E&M 2/4線接口
E&M類型：    TYPE V
E線最大電流：22mA;飽和電壓：3V
M線恒定電流：7mA; 最小檢測電流：5mA
AD增益：0dB;
DA增益：0dB
2/4線輸入阻抗：600Ω
◆ 磁石電話接口
振鈴電壓：75V
振鈴頻率：25Hz
二線輸入阻抗：600Ω(摘機)
回?fù)p：    20dB
◆ 電氣和機械特征
系統電源： AC180V～260V；DC–48V；DC+24V
(支持雙電源冗余備份)
功耗：  ≤5W
外觀結構：485(長)X200(寬)X45(高)mm 19英寸 1U機架式
重量：  3.8Kg/臺
◆ 環境指標
工作溫度：-10℃—+60℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100,000小時

產品型號 FCP-023305-2
產品功能描述 在光纖+E1 1+1備份上同時傳送8路語音
業務端口描述 1個光纖接口；1個120歐E1接口，8路語音接口8
電源 AC220V / DC-48V / DC+24V（電源可選）
產品尺寸 (長×寬×高)  216*138*41mm  桌面式
重量 0.77Kg/臺
