1路 3G HD-SDI轉HDMI轉換器

型號：FC-056202次留言

描述：本產品是一款專為廣電及專業影視制作設計的3G/HD/SD-SDI 轉HDMI 信號轉換器。采用高集成度數字轉換芯片，配合廣播級串行處理芯片，可將一路SDI 信號無損轉換為HDMI 信號。

產品描述
本產品是一款專為廣電及專業影視制作設計的 3G/HD/SD-SDI 轉 HDMI 信號轉換器。采用高集成度數字轉換芯片，配合廣播級串行處理芯片，可將一路 SDI 信號無損轉換為 HDMI 信號。
功能特點
◆ 低抖動： 采用專有的串行化技術，輸出信號抖動遠低于民用級芯片，支持更長距離的 SDI 線纜傳輸。
◆ 集成 3G-SDI 解串器與 HDMI 發射器，支持深色空間處理，確保視頻轉換后的色彩還原度。
◆ 利用 Semtech 的 GS2972 技術，對輸入的 SDI 信號進行時鐘恢復與驅動增強，延長了后續級聯的傳輸距離。
◆ 音頻解嵌入： 支持將 SDI 中的嵌入式音頻自動提取并編碼至 HDMI 輸出，支持多通道 LPCM 音頻。
◆ 輸入規范： 自動識別 3G/HD/SD-SDI 信號。
◆ 輸出規范：1 路 HDMI 1.4 輸出（接顯示器/電視）。
◆ 時鐘重整 (Re-clocking)： 內置高性能時鐘恢復電路，有效降低信號抖動。
◆ 音頻同步： 音視頻實時同步轉換，無延遲。
◆ 分辨率支持： 最高支持 1080p @60Hz (3Gbps)。
◆ 工業級防護： 具備靜電防護及浪涌抑制，適應嚴苛的轉播車及機房環境狀態指示： 具備電源指示燈與信號鎖定 (Lock) 指示燈。
◆ 視頻接口提供三級防雷功能，能通過ITU-T K.20(10/700 μS),共模:6KV,源阻抗(40 Ω)的測試
◆ 電源支持TYPE C 5V電源接入
◆ 無風扇高效散熱，降低修復時間；
◆ 提供DIN 35mm軌式安裝，或壁掛式安裝方式；
◆ 應用場景：
· 攝影棚/片場監控： 將專業攝影機的SDI信號轉給平價的HDMI大屏幕監看。
· 廣電轉播： 用于直播間信號分發與轉換。
· 安防領域： 高清 SDI 監控頭接入HDMI錄像機或顯示器。

技術參數
項目 參數詳情
型號 FC-056202

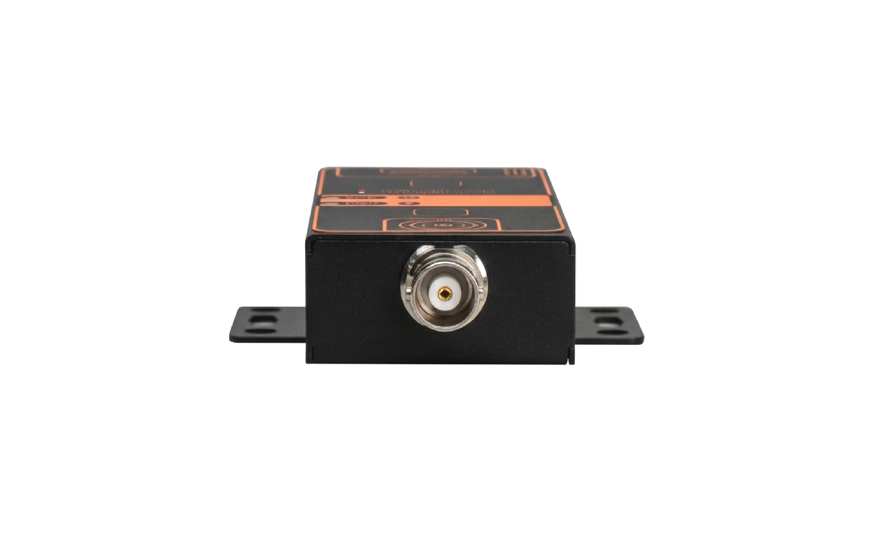

輸入接口 1 x BNC (SD/HD/3G-SDI)

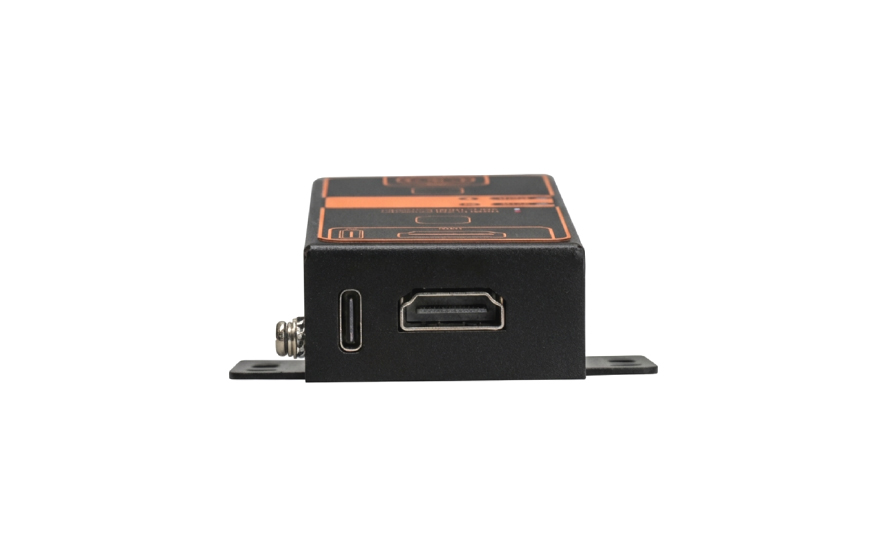

輸出接口 1 x HDMI Type-A,
SDI 標準 SMPTE 424M(2.97Gbps/s)、SMPTE 292M (1.485Gbps/s)、SMPTE 344M (540Mb/s)、SMPTE 259M(360Mb/s)和 DVB-ASI(270Mb/s)
SDI 速率 2.970 Gbit/s, 1.485 Gbit/s, 270 Mbit/s
HDMI 版本 HDMI 1.4 / HDCP 1.2 兼容
支持分辨率 (SDI) 525i, 625i, 720p@24/25/30/50/60, 1080i@50/60, 1080p@24/25/30/50/60
色彩空間 輸入: YCbCr 4:2:2 / 輸出: RGB 4:4:4, YCbCr 4:4:4/4:2:2
音頻輸出 嵌入式 HDMI 2.0/5.1/7.1 通道 LPCM 音頻
環路輸出質量 具備 Re-clocking 功能，信號質量接近源信號
傳輸距離 (輸入) 3G: 100m, HD: 200m, SD: 300m (基于 Belden 1694A 線材)
供電方案 DC 5V/1A (TYPE C供電) 電流<500mA
工作溫度 -10°C ~ 60°C
外殼材質/安裝 金屬屏蔽外殼/壁掛式或?qū)к壥桨惭b
產品尺寸 尺寸：80mm(長) x 40mm(寬) x 20mm(高)
重量 0.011Kg/臺
