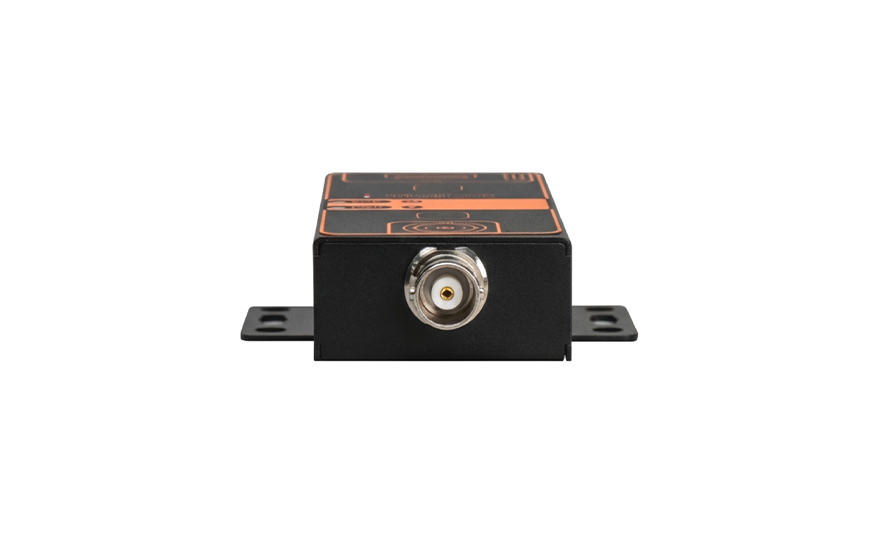

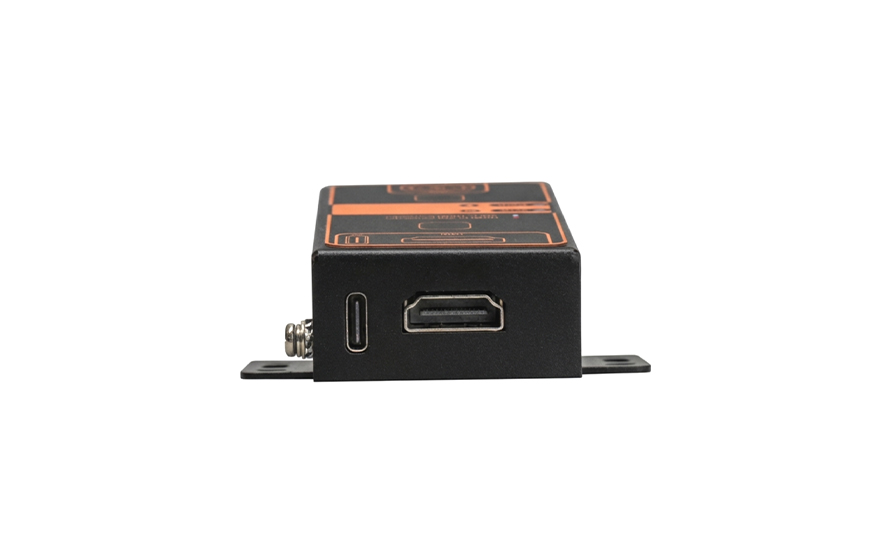

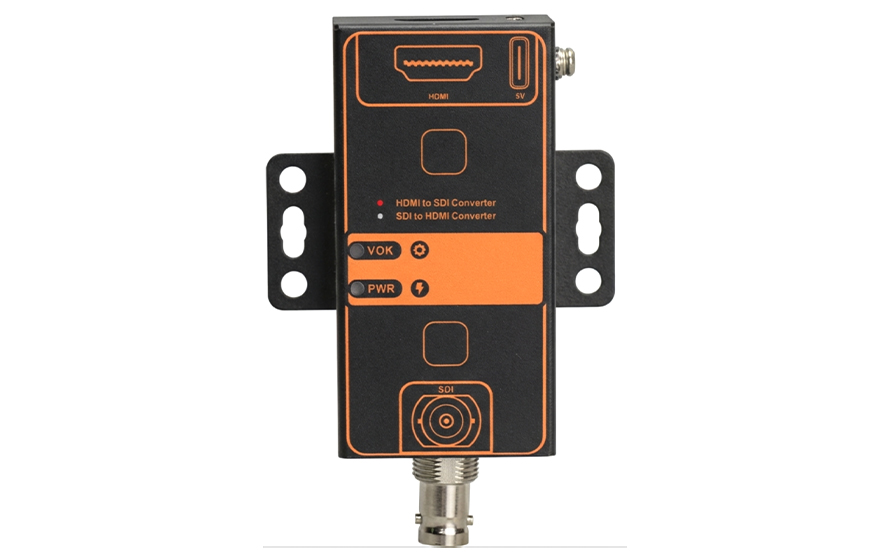

1路HDMI轉 3G HD-SDI轉換器

型號：次留言

描述：本產品是一款高性能 HDMI 轉 3G/HD/SD-SDI 信號轉換器。可將 HDMI 數字信號無損轉換為 3G HD-SDI 信號，廣泛應用于廣電播出機房、非編系統、安防監控及大屏顯示等領域。

產品描述
本產品是一款高性能 HDMI 轉 3G/HD/SD-SDI 信號轉換器?？蓪?HDMI 數字信號無損轉換為 3G HD-SDI 信號，廣泛應用于廣電播出機房、非編系統、安防監控及大屏顯示等領域。
功能特點
◆ 低抖動： 采用專有的串行化技術，輸出信號抖動遠低于民用級芯片，支持更長距離的 SDI 線纜傳輸。
◆ 色彩深加工： 支持 RGB/YUV 色彩空間轉換，10-bit 內部處理，確保圖像無階梯感。
◆ 輸入規范： 支持 HDMI 1.4a 標準，向下兼容。
◆ 輸出規范： 支持SMPTE 424M(2.97Gbps/s)、SMPTE 292M (1.485Gbps/s)、SMPTE 344M (540Mb/s)、SMPTE 259M(360Mb/s)和 DVB-ASI(270Mb/s)
◆ 音頻嵌入： 自動將 HDMI 中的 LPCM 數字音頻嵌入到 SDI 信號中。
◆ 分辨率自適應： 自動識別輸入分辨率并匹配對應的 SDI 速率。
◆ 狀態指示： 具備電源指示燈與信號鎖定 (Lock) 指示燈。
◆ 視頻接口提供三級防雷功能，能通過ITU-T K.20(10/700 μS),共模:6KV,阻抗(40 Ω)的測試
◆ 電源支持TYPE C 5V電源接入
◆ 無風扇高效散熱，降低修復時間；
◆ 提供DIN 35mm軌式安裝，或壁掛式安裝方式；
◆ 應用場景：
  多媒體系統集成： 將筆記本電腦或高清播放機的HDMI輸出轉為廣播級SDI信號，接入工程級SDI矩陣或遠端顯示設備，確保信號在復雜電磁環境下的強抗干擾性。
  指揮中心信號上墻：將NVR錄像機或工作站的高清HDMI輸出轉換為SDI信號，通過現有的BNC布線系統傳輸至大屏幕拼接控制器，實現極低延遲的監控畫面顯示。
  現場直播與專業導播：將單反、微單相機或運動相機的HDMI信號轉換為SDI信號，以便接入專業導播臺，并利用SDI線纜實現百米以上的遠距離穩定傳輸。
技術參數
項目 參數詳情
型號 FC-056203
輸入接口 1 x HDMI Type-A (19-pin 母口)
輸出接口 1 x BNC (75Ω)
SDI 速率 SMPTE 424M(2.97Gbps/s)、SMPTE 292M (1.485Gbps/s)、SMPTE 344M (540Mb/s)、SMPTE 259M(360Mb/s)和 DVB-ASI(270Mb/s)
SDI 標準 SMPTE 424M(3G), SMPTE 292M(HD), SMPTE 259M-C(SD)
支持輸入分辨率 525i/625i, 720p@24/25/30/50/60, 1080i@50/60, 1080p@24/25/30/50/60
支持輸出分辨率 對應輸入分辨率 (支持 Level A)
色彩空間 HDMI: RGB/YCbCr 4:4:4, 4:2:2 / SDI: YCbCr 4:2:2
音頻采樣 48 kHz LPCM 24-bit 嵌入式音頻
最大傳輸距離 3G-SDI: 100m (Belden 1694A) / HD: 200m / SD: 300m
工作電壓 DC 5V (TYPE C 接口)
工作電流 <500mA
工作溫度 -10°C ~ 65°C
外殼材質/安裝 金屬屏蔽外殼/壁掛式或?qū)к壥桨惭b
產品尺寸 尺寸：80mm(長) x 40mm(寬) x 20mm(高)
重量 0.011Kg/臺
